センターコア型ロックフィルダム

ここまではずっとコンクリートで造られるダムを解説してきたが、ダムにはもうひとつ大きなグループがあって、それは土や岩を積み上げて造られる形式。

その中で、大小さまざまなダムが造られているのがセンターコア型ロックフィルダムだ。日本語だと中央土質遮水壁型ロックフィルダムとも言う。これがすんなり言えるかどうかでダムマニアの度合いを測ったりする、ということはない。

ロックフィルダムの構造をWikipediaで調べると、

内部は中心部を粘土・その両脇を砂や砂利・外郭部を岩石で覆う三層五重に分かれた構造をもつ。中心部の粘土質はコア材（遮水壁）とも呼ばれ、このコア材が水をせき止める。その両面に砂や砂利からなるフィルター材が積まれコアが崩れないように支え、さらにその外側に岩を敷き詰めたロック材を幅広く積み、コアとフィルターをささえる。

とあるけど、これで分かるだろうか。

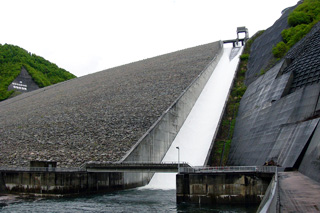

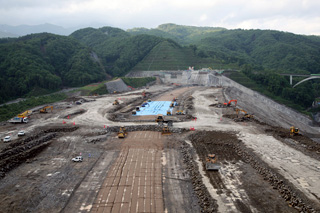

文章で分からなくても、写真を見てもらえば分かるのではないだろうか。

ここから3人の役割がガラッと変わる。

ロックフィルダムは、まずコアという粘土質の壁で遮水する。しかし粘土の壁だけだと水圧で倒れてしまうので、ロックという岩の山を造って、上流側と下流側から支えている。

つまり、ここでは工藤さんがコア、石川さんと安藤さんはロックの山ということになる。正確には、コアが流れ出さないように、コアとロックの間にフィルターという、細かい石や砂の層もあるのだけど、手が足りないので、工藤さんの洋服ということにしておいていただきたい。

ところで、なぜコンクリートではなく土や岩でダムを造るのか。実はそれが岩盤の強弱に関係している。コンクリートダムを造れないほど岩盤が弱い場所にダムを造る場合、たいていロックフィルダムが選択される。なぜなら、ロックフィルダムは岩山が崩れないようになだらかに造るので、体積が大きくなり、底面積も大きくなる。したがって、水圧をより広い範囲で抵抗することになるので、ひとつひとつの場所ではかかる力が弱くて済むのだ。

表面遮水壁型ロックフィルダム

ロックフィルダムにはセンターコア型のほかに、もうひとつ代表的な形式がある。それがこの表面遮水壁型だ。

読んで字の如く、岩山を積み上げて、その表面に水を通さない層を造って水を貯める。

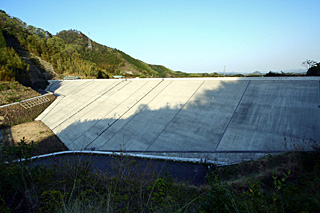

あ、これは文字で説明できてしまった。でもいちおう写真をどうぞ。

この場合の役割はこのような感じ。

石川さんと安藤さんで岩山を造って、その貯水池側にコンクリートやアスファルトの板である工藤さんが貼りつけてある。この形式、数は多くないけど、近くにコアになる粘土層が見つからない場所などで造られる。

それではおさらいです

というわけで、いろいろなダムの形式を身体を使って表現することで解説してきた。最後にもう一度、今回紹介したすべてのダム形式を振り返っておきたい。ぜひ覚えて、家族や気の会う仲間と、ダムの構造を再現してみてください。
